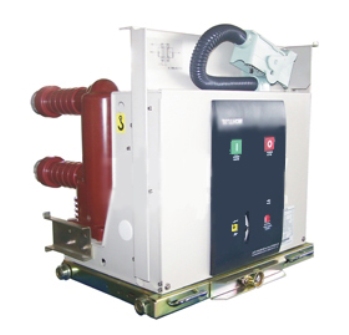

TZN1-12 вакуумный выключатель
Общие сведения

Вакуумные включатели среднего напряжения внутренней установки серии TZN1-12, с моторо- пружинным приводом используются в закрытых распределительных устройствах 12 кВ, промышленной частоты 50 (60) Гц.

В случае использования вакуумных включателей среднего напряжения серии TZN1-12 в КРУ наружной установки, конструкция КРУ должна предусматривать защиту электрических аппаратов и всех электрических соединений от воздействия окружающей среды (дождя, снега, тумана, пыли).

Вакуумный выключатель среднего напряжения с литым полюсом серии TZN1-12 может использоваться в распределительных сетях, на электростанциях, в металлургической , нефтехимической , нефтяной и газовой промышленности, а также в транспортной инфраструктуре (железнодорожного и авиатранспорта, метро и др.).

 TZN1-12
Главные особенности
  • малый размер,
  • влагозащищенный,
  • высокая изоляционная стойкость,
  • пылезащищенный,
  • универсальная конструкция,
  • удобство обслуживания
  • использование в схемах с дешунтированием
Условия эксплуатации
  • температура окружающей среды -15°С ~ +40°С (при более низкой температуре необходимы подогревательные элементы в КРУ или помещении где находится распределительное устройство, которые должны обеспечить подогрев воздуха не ниже вышеуказанной температуры на все время работы выключателей)
  • высота над уровнем моря до 1000 м
  • относительная влажность окружающего воздуха при температуре +25° С: среднесуточная относительная влажность <=95%, среднемесячная относительная влажность <=90%;
  • окружающая среда взрывобезопасная, тип атмосферы II.
  • если условия эксплуатации отличаются от выше перечисленных , необходимо проконсультироваться с представителем компании Tellhow.
Технические характеристики
№ Наименование параметров Ед.измерения Величина
1 Номинальное напряжение кВ 10
2 Наибольшее рабочее напряжение 12
3 Номинальное испытательное имульсное напряжение 75
4 Номинальное испытательное напряжение промышленной частотой 42
5 Номинальный ток А 630;1250;1600;2000;2500;3150
6 номинальный ток отключения кА 20;25;31,5;40
7 Ток электродинамической стойкости 50;63;80;100
8 Ток термической стойкости 20;25;31,5;40
9 Число отключений номинального тока короткого замыкания раз 50;30
10 Время протекания тока короткого замыкания сек. 4
11 Номинальная рабочая последовательность   О-0,3с-СО-180с-СО
12 Механическая надежность число вкл. 20000;10000
13 Время собственного включения мс не более 100
14 Время собственного отключения не более 50
15 Время горения дуги не более 15
16 Время полного отключения не более 65
17 Номинальное напряжение вточных цепей В AC-110;220
DC-110;220
18 Диапазон напряжения во вторичных цепях % 0,85...1,2
19 Мощность электромагнита включения Вт 440
20 Мощность электромагнита отключения 368
21 Межполюсное расстояние мм 150;210;275
22 Конструктивное исполнение   стационарный; выкатной
23 Срок до списания лет 25

Габаритно-установочные размеры

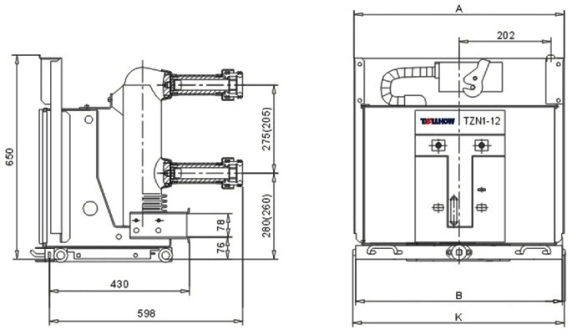

  • Выдвижной выключатель 630-1600А
    • Выдвижной выключатель TZN1-12 630-1600A
    Размеры: мм
    Параметры (для выдвижного исполнения) Межфазное расстояние А В К
    Номинальный ток
    Диаметр контакта тюльпана    		 Номинальный кратковременно допустимый ток отключения
    630А 1250А 1600А 20кА, 25кА, 31.5кА 150 490 502 531
    35 49 55 210 638 652 681

  • Выдвижной выключатель 1600-3150А
    • Выдвижной выключатель TZN1-12 1600-3150A
    Размеры: мм
    Параметры (для выдвижного исполнения) Межфазное расстояние А В К
    Номинальный ток
    Диаметр контакта тюльпана    		 Номинальный кратковременно допустимый ток отключения
    1600А 2000А 2500А, 3150А 31,5кА, 40кА 275 838 852 881
    55 79 109 210 638 652 681

  • Стационарный выключатель 630-1600А
    • Стационарный выключатель TZN1-12 630-1600A
    Размеры: мм
    Номинальный ток Ток термической стойкости Р А1 А2 А3 К
    630А, 1250А, 1600А 20кА, 25кА, 31,5кА 150 398 450 121,5 275
    210 520 588 121,5 275

  • Стационарный выключатель 1600-3150А
    • Стационарный выключатель TZN1-12 1600-3150A
    Размеры: мм
    Номинальный ток Ток термической стойкости Р А1 А2 А3 К
    1600А, 2000А, 2500А, 3150А 20кА, 25кА, 31,5кА 275 720 770 121,5 275
Схема электрическая принципиальная выключателя TZN1-12

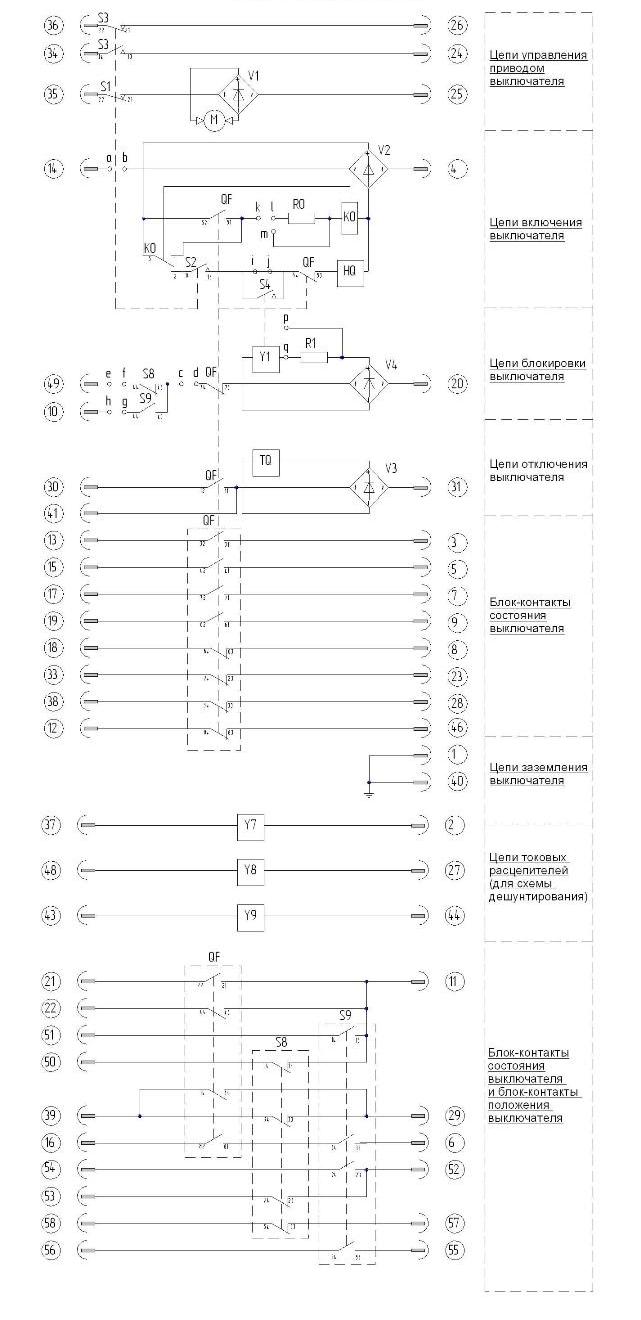

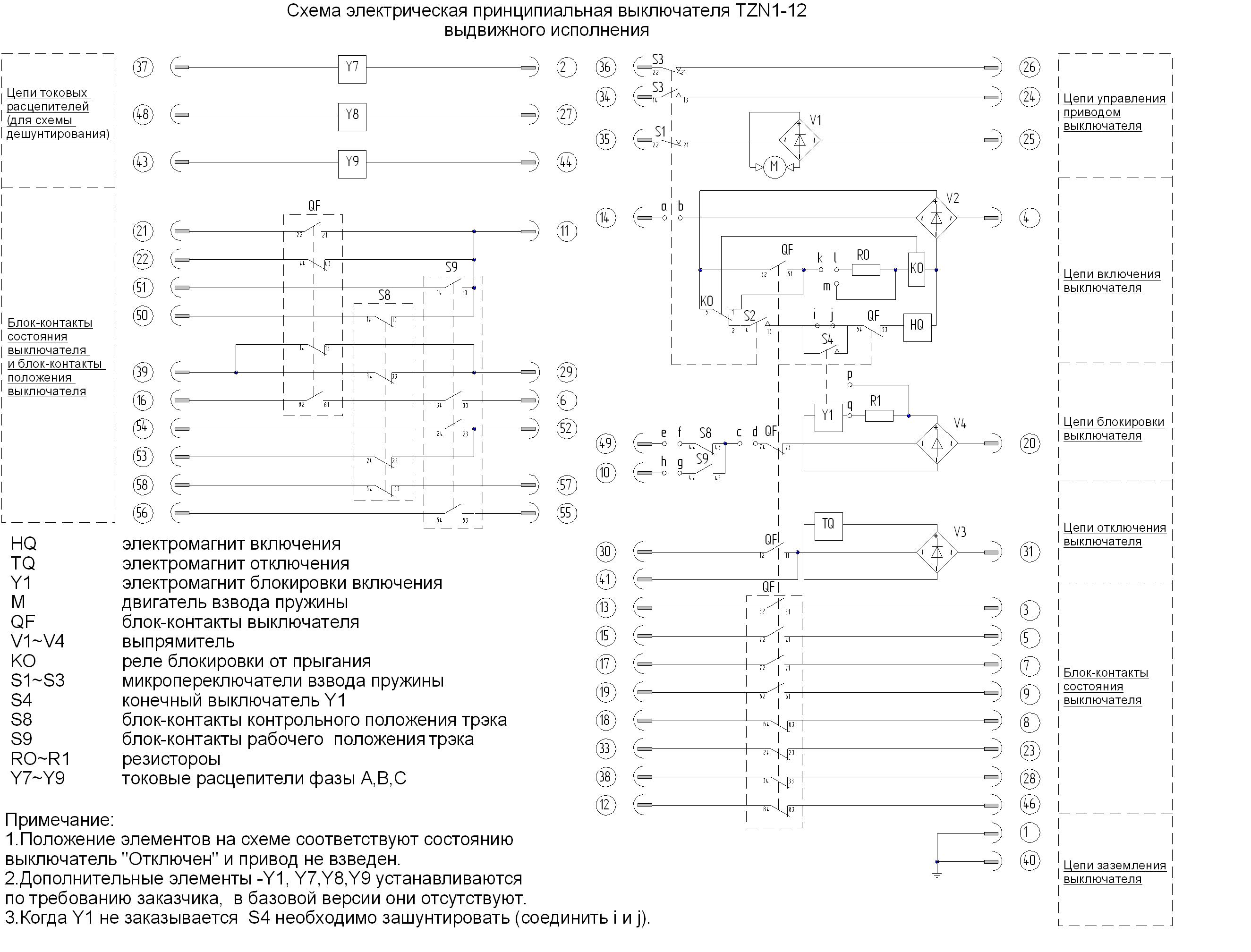

Выдвижной выключатель
HQ электромагнит включения
TQ электромагнит отключения
Y1 электромагнит блокировки включения
M двигатель взвода пружины
QF блок-контакты выключателя
V1~V4 выпрямитель
KO реле блокировки от прыгания
S1~S3 микропереключатели взвода пружины
S4 конечный выключатель Y1
S8 блок-контакты контрольного положения трэка
S9 блок-контакты рабочего положения трэка
RO~R1 резисторы
Y7~Y9 токовые расцепители фазы A,B,C

Примечание:

  1. Положение элементов на схеме соответствуют состоянию выключатель "Отключен" и привод не взведен.
  2. Дополнительные элементы -Y1, Y7,Y8,Y9 устанавливаются по требованию заказчика, в базовой версии они отсутствуют.
  3. Когда Y1 не заказывается S4 необходимо зашунтировать (соединить i и j).

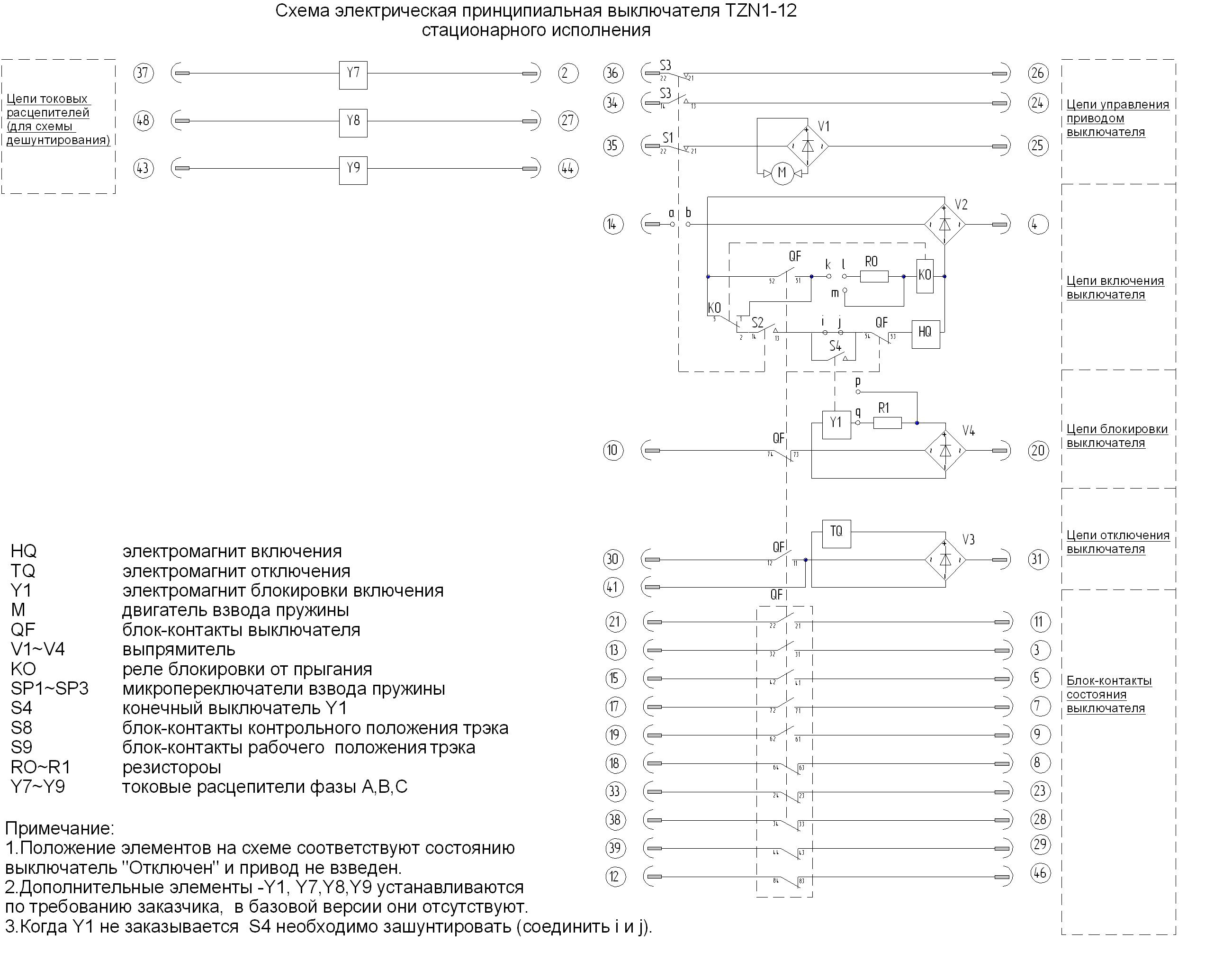

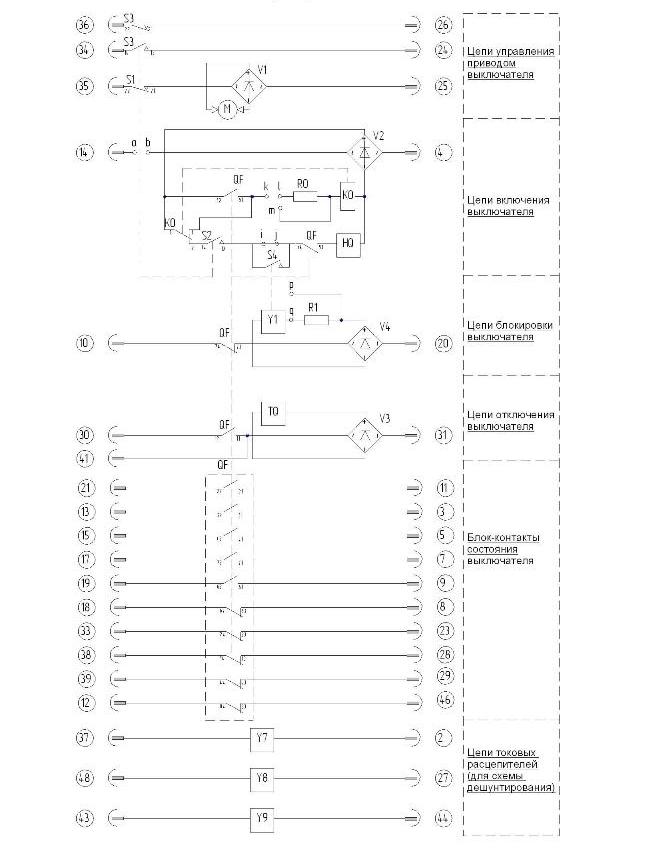

Стационарный выключатель
HQ электромагнит включения
TQ электромагнит отключения
Y1 электромагнит блокировки включения
M двигатель взвода пружины
QF блок-контакты выключателя
V1~V4 выпрямитель
KO реле блокировки от прыгания
SP1~SP3 микропереключатели взвода пружины
S4 конечный выключатель Y1
S8 блок-контакты контрольного положения трэка
S9 блок-контакты рабочего положения трэка
RO~R1 резисторы
Y7~Y9 токовые расцепители фазы A,B,

Примечание:

  1. Положение элементов на схеме соответствуют состоянию выключатель "Отключен" и привод не взведен.
  2. Дополнительные элементы -Y1, Y7,Y8,Y9 устанавливаются по требованию заказчика, в базовой версии они отсутствуют.
  3. Когда Y1 не заказывается S4 необходимо зашунтировать (соединить i и j).
